工業級1-4路RS232/422/485串口光纖環網光端機 OX-SRDRQ1-4G
工業級1-4路RS232/422/485串口光纖環網光端機 OX-SRDRQ1-4G
工業級1-4路RS232/422/485串口光纖環網光端機 OX-SRDRQ1-4G
工業級1-4路RS232/422/485串口光纖環網光端機 OX-SRDRQ1-4G

工業級1-4路RS232/422/485串口光纖環網光端機 OX-SRDRQ1-4G

?提供1-4路獨立串口(RS232/422/485可選)通道，通道相互物理隔離；
?提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
?支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
?電接口采用獨立電源模塊供電 完全隔離了總線與設備間的地線回路 同時采用光電隔離技術隔離內部通訊與總線數據信號
?RS232/485/422三種數據接口可選,RS232支持3線RS232 (TXD,RXD,GND), 支持流控CD,DSR,CTS；
?RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
?串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準
?支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護；
?符合工業四級電磁兼容性要求；
?超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
?無風扇高效散熱，降低修復時間；
?IP40外殼防護等級，能夠經受住惡劣環境的考驗；
?導軌或壁掛式安裝；
?寬溫型：工作溫度-40℃~ +85℃；
       OX-SRDRQ1-4G 工業級數據環網型光端機提供1-4路RS232/422/485在光纖中傳輸，支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構,具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。

產品型號

OX-SRDRQ1-4G

產品功能描述

1-4路RS232/422/485串行光纖環網, 具有環網自愈保護功能

業務端口描述

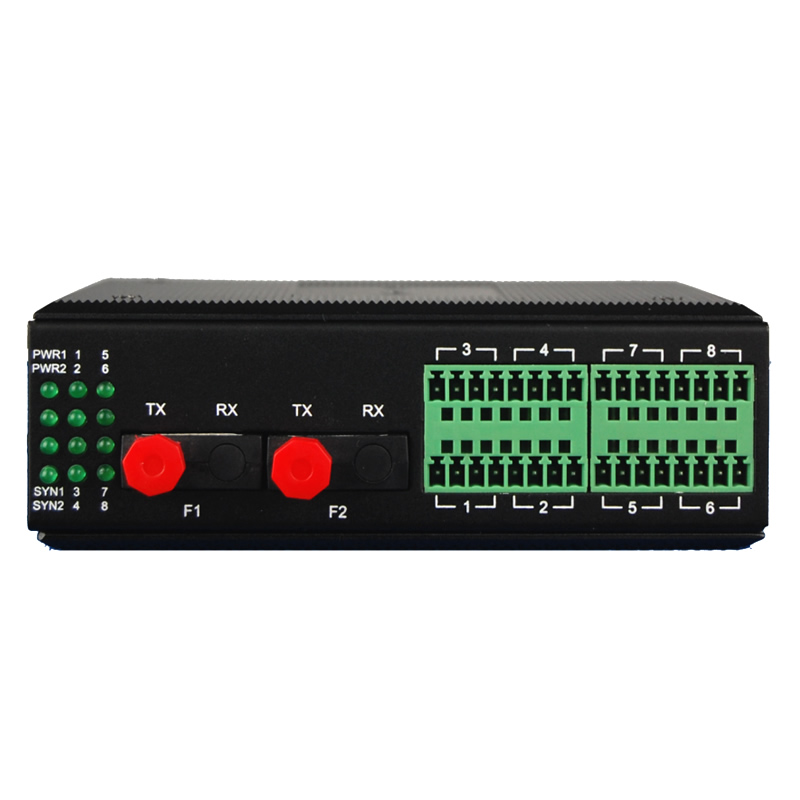

2個SC/FC/LC光纖接口，1-4個RS232/422/485接口

電源

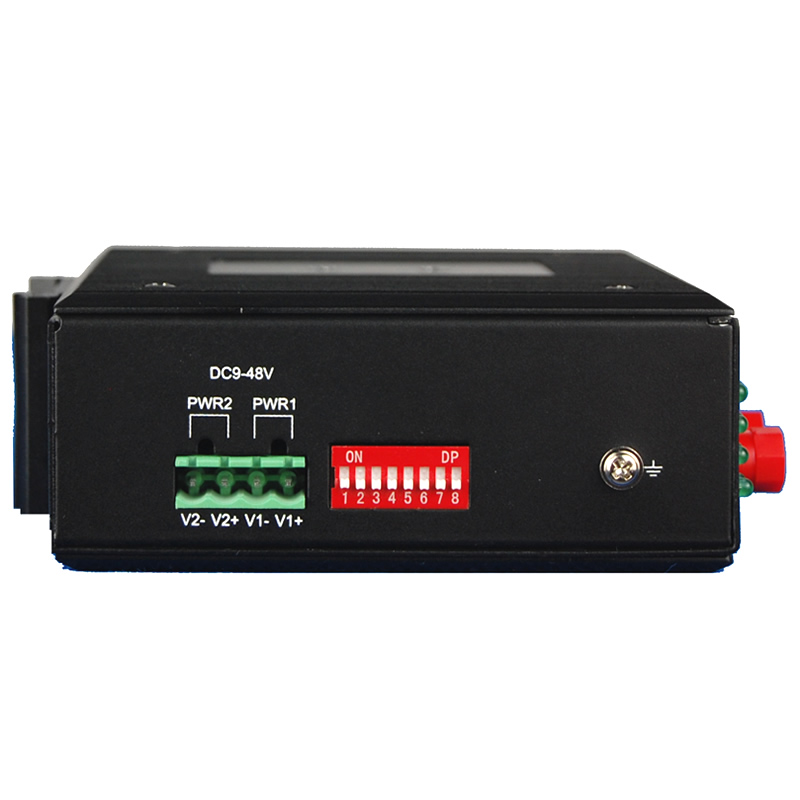

冗余雙電源輸入DC9-48V/AC9-48V ,功耗<5W

過載保護：支持；反接保護：支持；冗余保護：支持

接入端子：4芯5.08mm間距[敏感詞]式端子

機械與

產品尺寸

外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 40.0mm(高)

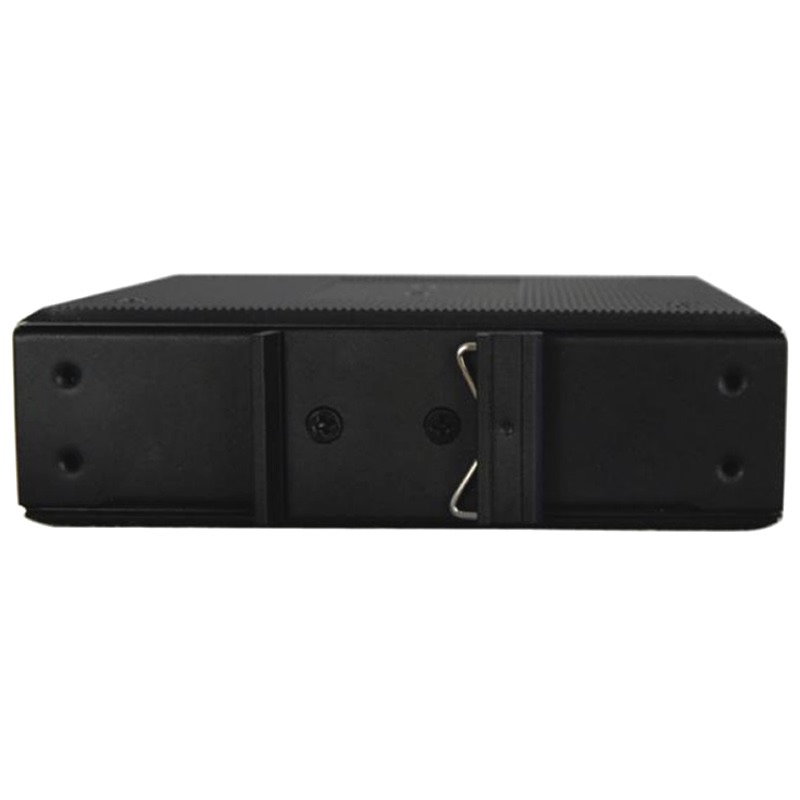

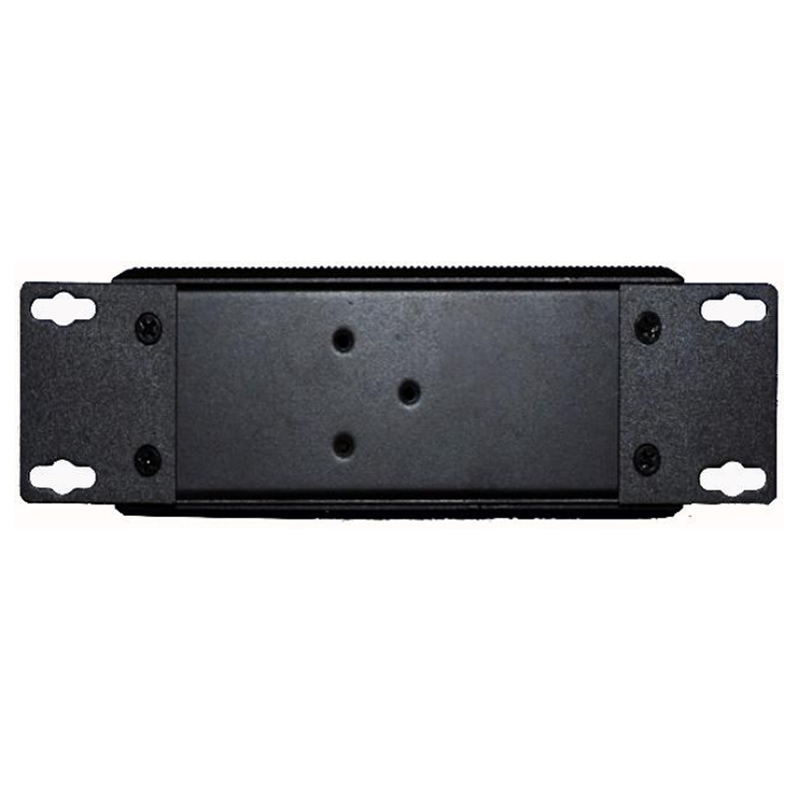

裝方式：導軌安裝、壁掛式安裝

重量

0.7Kg/臺

光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：2Km  多模光纖，衰減(3dbm/km )

波長: 850nm

發射功率: -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算: 16dBm

單模光纖:

8/125um 或 9/125um，

傳輸距離:  20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:  1310nm（超長距離傳輸時選用1550nm波長）

發射功率: -9dBm (Min) ～-5dBm (Max)

接收靈敏度:  -27dBm (Min)

鏈路預算: 18dBm

RS232/422/485接口

速    率：0-115200 Bps

接口特性：EIA RS232 RS422 RS485標準

連 接 器：鳳凰接線端子

電氣和機械特性

系統電源：冗余雙電源輸入DC9-48V/AC9-48V

功耗：≤5W

外觀結構:  133mm(長) x 120mm(寬) x 40.0mm(高)

環境指標

工作溫度：-40℃—+85℃（工業級）

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞500,000小時
